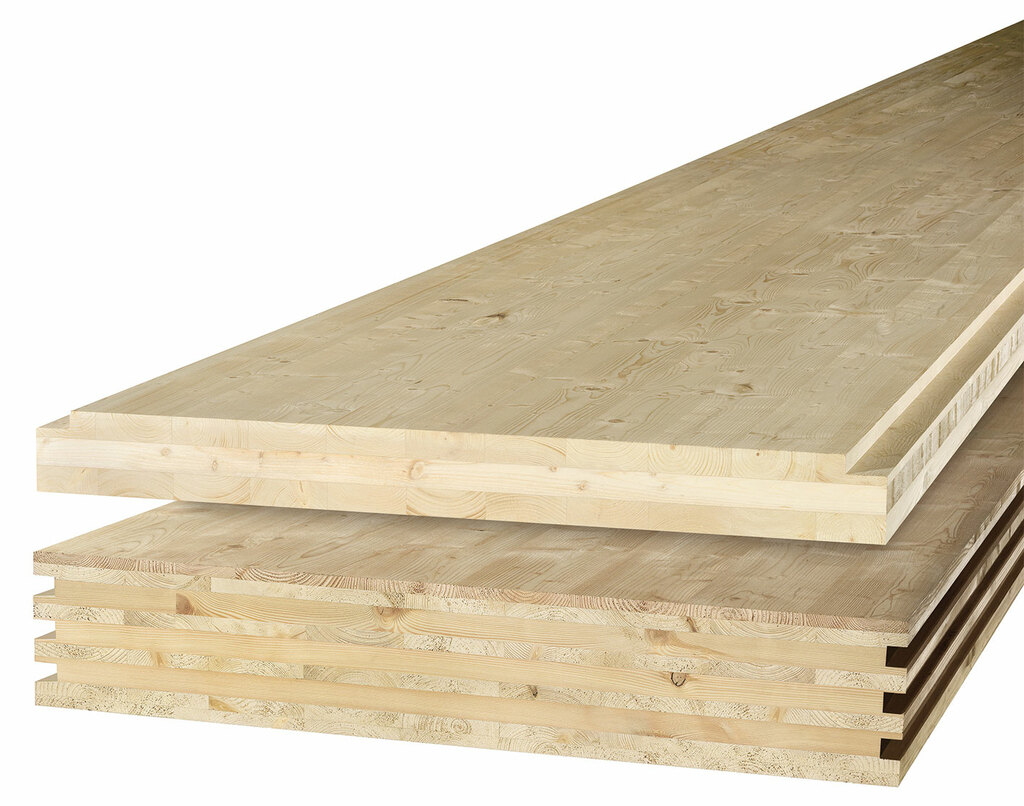

Im modernen Holzbau gewinnt Brettsperrholz (auch BSP, CLT oder BBS genannt) immer mehr an Bedeutung, da es äußerst vielseitig einsetzbar ist. Die Errichtung von Außen- und Innenwänden sowie Zwischendecken oder Dachkonstruktionen sind wohl die häufigsten Einsatzgebiete für BBS.
Ein großer Vorteil ist, dass der Zuschnitt an der Baustelle komplett wegfällt, da alle Teile zur direkten Verarbeitung angeliefert werden können. Dämmung, Vorsatzschalung oder Fassadenelemente können an den Brettsperrholzelementen direkt befestigt werden. Für den Brandschutz kann außerdem je nach Konstruktion die Feuerwiderstandsklasse REI 90 problemlos erreicht werden.
Brettsperrholz erleichtert Ihnen als Architekt, als Zimmerer oder als Holzhausbauer die Planung und Ausführung des Baus. Brettsperrholz ist in Systembreiten von 125 cm oder im Großformat bis zu einer Breite von 3,50 m erhältlich. Fragen Sie direkt bei unseren Spezialisten für dieses Produkt an.
Die massive BSP Holzbauweise kombiniert alle bekannten Vorteile massiver Konstruktionen wie Schallschutz, Brandschutz, solide Konstruktion, Wertbeständigkeit, etc. mit den ökologischen Vorteilen des nachhaltigen Rohstoffes Holz.
Kurze Bauzeiten dank hohem Vorfertigungsgrad
Hohe Formstabilität und zwei-achsige Lastabtragung möglich
Behagliches Wohnklima, guter Wärmerspeicher im Winter & Isolator im Sommer
Weitgehenst folienfreies Bauen möglich, da BSP wie eine Dampfbremse wirkt
Geringere Bauteilstärken als im Holzrahmenbau und Betonbau
Angenehm warme Holzoberflächen für den Sichtbereich vom Werk aus möglich
Brettsperrholz BBS Elemente erfüllen alle Kriterien einer massiven Bauweise. Sie erreichen den Feuerwiderstand REI 30-90, können lastabtragend eingesetzt werden und erhöhen die speicherwirksame Masse eines Gebäudes.

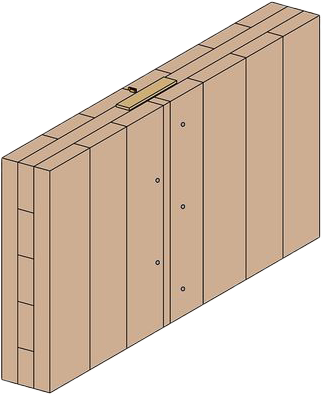

BBS Wandelemente erfüllen sicher und solide alle Anforderungen der Statik, der Aussteifung, des Brandschutzes sowie der Bauphysik. Mit BBS können Wände für Niedrig- und Passivenergiebauwerke hergestellt werden. Aufgrund des diffusionsoffenen Aufbaus und dank der Eigenschaft, Spitzenwerte der Raumluftfeuchte dämpfen zu können, führen BBS Konstruktionen zu einem behaglichen und ausgeglichenen Raumklima und erreichen alle üblichen Wärmedämmwerte.

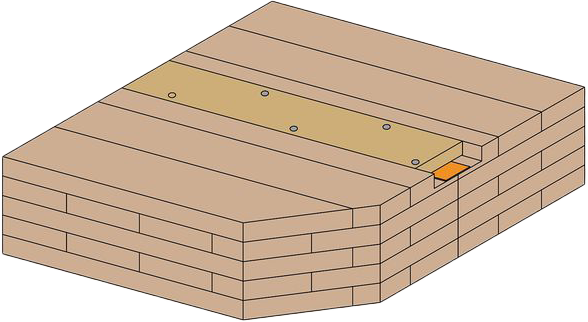

Die Ausführung von Decken mit BBS bringt nicht nur bautechnische Vorteile wie selbsttragende und trockene Bauweise, Scheibenwirkung, formstabile Bauteile, ausreichender Brand- und Schallschutz, sondern auch fertige Sichtoberflächen sowie ein hohes Maß an Wohnbehaglichkeit durch die positive Wirkung der Holzmasse auf das Raumklima. Mit der Elementbreite von 125 cm besitzt BBS 125 das optimale Verhältnis aus Verlegebreite und Gewicht. Die einzelnen Deckenelemente wirken 2-achsig lastabtragend und werden ohne Fuge dicht aneinander verlegt - es entstehen bei normalen klimatischen Gebrauchsbedingungen keine größeren Schwindfugen.

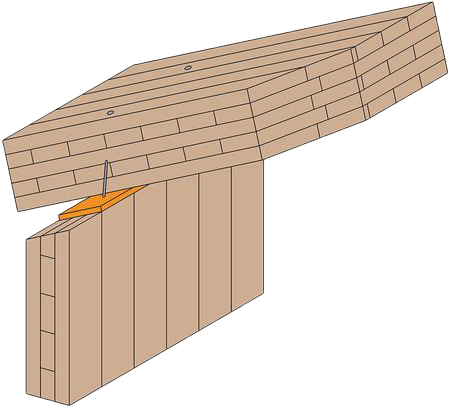

BBS ist für jede Dachform geeignet. So werden rasch Regendichtheit und fertige Sichtoberfläche an der Innenseite ermöglicht. BBS Dachkonstruktionen erfüllen sicher und solide alle statischen, brandschutz- und schalltechnischen Anforderungen. Da BBS Wärme gut dämmt und gleichzeitig hervorragend speichert, trägt es nicht nur im Winter zu einer wohlig warmen Raumtemperatur sondern auch im Sommer zu einem optimalen Schutz gegen Überhitzung des Gebäudes (sommerlicher Wärmeschutz) bei.
Fichte, heimische Lärche, Kiefer, Douglasie
Wohnsicht geschliffen (AB), Industriesicht geschliffen (BC), Nichtsicht gehobelt (C)
11 +/- 2%
BBS-Fläche und Generalkeilzinkenstoß 1K-PUR nach EN 15425 + EN 14080:2013, formaldehydfrei verklebt, Schmalseitenverklebung der Decklagen (MUF, PVAc und Hotmelt)
in Plattenebene: 0,01% Formänderung pro % Feuchteänderung
rechtwinkelig zur Plattenebene: 0,24% pro % Feuchteänderung
Wärmeleitfähigkeit nach EN ISO 10456: l = 0,12 W/mk
spezifische Wärmekapazität c = 1600 J/kgK
Hoher Schallschutz durch massive Bauweise (Gutachten auf Anfrage)
nach EN 13501: D, s2, d0 (Gutachten für REI 30 - 120 sowie Klassifizierungsberichte und ABP’s auf Anfrage)
diffusionsoffen, dampfbremsend | μ = 40 - 70 (je nach Holzfeuchte und Anzahl der Klebefugen)
zugelassen für Nutzungsklassen 1 oder 2 gemäß EN 1995-1-1
Imprägnierung Klasse 2 zum Schutz vor Pilz- und Insektenbefall
entsprechend DIN 68800, CTB P+ Zertifikat
Europ. technische Zulassung ETA-06/0009
CE-Kennzeichnung
| Sortiermerkmal | Wohnsicht AB | Industriesicht BC | Nichtsicht C |
|---|---|---|---|
| Äste | gesunde, festverwachsene Äste: zulässig schwarze Äste: vereinzelt zulässig | zulässig | zulässig |
| Druckholz | zulässig | zulässig | zulässig |
| Dübel & ausgebesserte Harzgallen | zulässig | zulässig | zulässig |
| Erscheinungsbild | ausgeglichen | keine Anforderungen | keine Anforderungen |
| Harzgallen | vereinzelt bis 3mm x 50mm zulässig | zulässig | zulässig |
| Insektenbefall | nicht zulässig | nicht zulässig | vereinzelt zulässig |
| Markröhre | vereinzelt zulässig | zulässig | zulässig |
| Qualität der Oberflächenbearbeitung | vereinzelt kleine Fehlstellen zulässig, z.B. kleinere Hobelausrisse | vereinzelt kleine Fehlstellen zulässig, z.B. kleinere Hobelausrisse | Fehlstellen zulässig |
| Rindeneinwuchs | vereinzelt zulässig | vereinzelt zulässig | zulässig |
| Risse | vereinzelt Oberflächenrisse zulässig | vereinzelt zulässig | zulässig |
| Verfärbung | leichte Verfärbung zulässig | zulässig | zulässig |
| Verklebung | vereinzelt offene Fugen bis max. 1 mm zulässig | vereinzelt offene Fugen bis max. 2 mm zulässig | offene Fugen bis max. 4 mm zulässig |
| Waldkante | nicht zulässig | nicht zulässig | zulässig |
| Art der Beanspruchung | BBS 125 | BBS XL | |
|---|---|---|---|
| E-Modul Einzellagen | E0,mean | 12.000 | 12.000 |
| Schubmodul | Gmean | 690 | 690 |
| Rollschubmodul | Gr,mean | 50 | 50 |
| Biegung normal zur Ebene | fm,k | 18 | 24 |
| Rollschub aus Querkraft | fR,k | 1 | 1 |
| Druck in Ebene | fc,0,k | 21 | 21 |
| Druck normal zur Ebene | fc,90,k | 2,5 | 2,5 |
| Zug in Ebene | ft,0,k | 10,15 | 14,5 |
Alle Informationen ohne Gewähr. Die Daten in dieser Tabelle dienen ausschließlich als Bemessungshilfe und ersetzen keine statische Berechnung, die nur von befugten Personen durchgeführt werden darf.
kreuzweise verleimte Brettlamellen
3- und 5-schichtig
60 - 280 mm
1,25 m
bis 20 m
kreuzweise verleimte Brettlamellen
3- und 5-schichtig
60 - 280 mm
max. 3,50 m
bis 16 m bzw. bis 20 m auf Anfrage
BBS wird mit automatischen Profilier- und CNC-gesteuerten Abbundanlagen bearbeitet. Diese Bearbeitungsmaschinen sind mit Werkzeugen für die Bearbeitung eines Rohbaustoffes bestückt.
Auf Wunsch können wir verschiedene Hebesysteme bereits werkseitig einbauen. Angepasst an die Bauteilgröße und Verwendung kann man unter den folgenden Systemen wählen:
BBS Elemente werden witterungsgeschützt transportiert. Hierzu werden die BBS Elemente entweder zu einzelnen Paketen zusammengefasst oder werkseitig gleich direkt auf den Sattelauflieger verladen und die gesamte Ladung als ein Paket witterungsgeschützt verpackt.
In Abstimmung mit dem Kunden werden soweit als möglich Lieferreihenfolge und Paketgröße unter Berücksichtigung der gesetzlichen Transportbestimmungen übernommen.
BBS Decken- und Dachelemente werden mit „Sichtseite unten, außer unterstes Element“ je Paket verpackt. Damit stellen wir den Schutz der hochwertigen BBS Sichtoberflächen gegen Verschmutzung und Beschädigung bei Be- und Entladung, Transport sowie Zwischenlagerung sicher.
Grundsätzlich erfolgt der Transport der BBS Elemente liegend, unabhängig davon ob per LKW, Bahn oder Schiff geliefert wird. Auf Anfrage ist eine stehende Verladung der BBS Elemente möglich. Die Anlieferung von Sondertransporten in Länge und/oder Breite gehört ebenfalls zu unserem täglichen Aufgabenbereich und wird gerne unter Berücksichtigung gesetzlicher und länderspezifischer Transportbestimmungen angeboten. Langstreckentransporte von Brettsperrholz BBS per Bahn können eine attraktive Alternative zum LKW-Transport darstellen, denn diese sind umweltfreundlich, CO2-sparend und bieten große Kapazitäten. Transporte per LKW und Bahn werden mittels Gabelstapler oder Kran verladen. BBS Elemente für den Schiffstransport können werkseitig durch eine spezielle Verladeeinrichtung ideal in Container verladen werden.
Auf Anfrage können werkseitig Hebeschlaufen an den BBS Paketen angebracht werden. Somit ist
eine rasche und sichere Entladung des LKW gewährleistet.
Auf Anfrage kann werkseitig eine vollflächig auf unsere BBS Elemente aufgebrachte temporäre Bauzeitabdichtung angeboten werden. Diese kann vorübergehend bis zu 4 Wochen als temporäre Bauzeitabdichtung bei Decken und Dächern eingesetzt und der freien Bewitterung (Schlagregen und UV Belastung) ausgesetzt werden. Die Verarbeitungshinweise des Herstellers der Dichtbahn sowie die Hinweise der Firma Binderholz zur verwendeten temporären Bauzeitabdichtung sind unbedingt zu beachten und einzuhalten.
Auf Anfrage bieten wir die Vorfertigung von BBS Wandelementen mit einseitiger oder beidseitiger Gipskartonbeplankung an. Die Beplankung kann wahlweise einlagig, mehrlagig oder als Vorsatzschale ausgeführt werden. Verarbeitet werden 12,5 mm, 15 mm oder 18 mm starke Gipskartonplatten. Die Wandelemente werden witterungsgeschützt angeliefert.
Zum Schutz gegen Pilz- und Insektenbefall wird Brettsperrholz BBS auf Anfrage werksseitig tauchimprägniert. Hiermit werden länderspezifische Anforderungen an den Holzschutz erfüllt.
Bestehende Brandschutzlösungen für Kabel und Rohre von Hilti in Kombination mit Brettsperrholz BBS garantieren nachweislich sichere Abschottung gegen Feuer, Rauch und Temperatur. Hierzu haben Binderholz und Hilti an BBS Wand- und Deckenelementen umfangreiche Feuerwiderstandsprüfungen durchgeführt.
